运放
虚短虚断
Rules:
No current flows in or out of the inputs;
The opamp tries to keep the inputs the same voltage;
理想运放
同向放大电路
输入阻抗无穷大。
当Rf和Rg去掉，运放输出端直接接到反向输入端时，就构成了缓冲器。
缓冲器输出电压等于输入电压，具有高输入阻抗，可以隔离电路
反向放大电路
输入阻抗由Rg控制，因为反向输入端被保持在虚地。
反向加法放大电路
加法电路可用于加法，平均，缩放操作，提供输入信号的直流偏移，数字到模拟转换(DAC)，混合不同的音频信号
同相加法放大电路
PS：该公式适用于同相输入端两个输入电路。若增加输入，需要根据虚短虚断推导。
差分放大电路
放大输入信号中的差值部分，抑制了输入信号中的共模部分。常用与消除信号中的DC成分或抑制信号中的共模噪声。
缺点：两个输入阻抗不能相互匹配。
应用

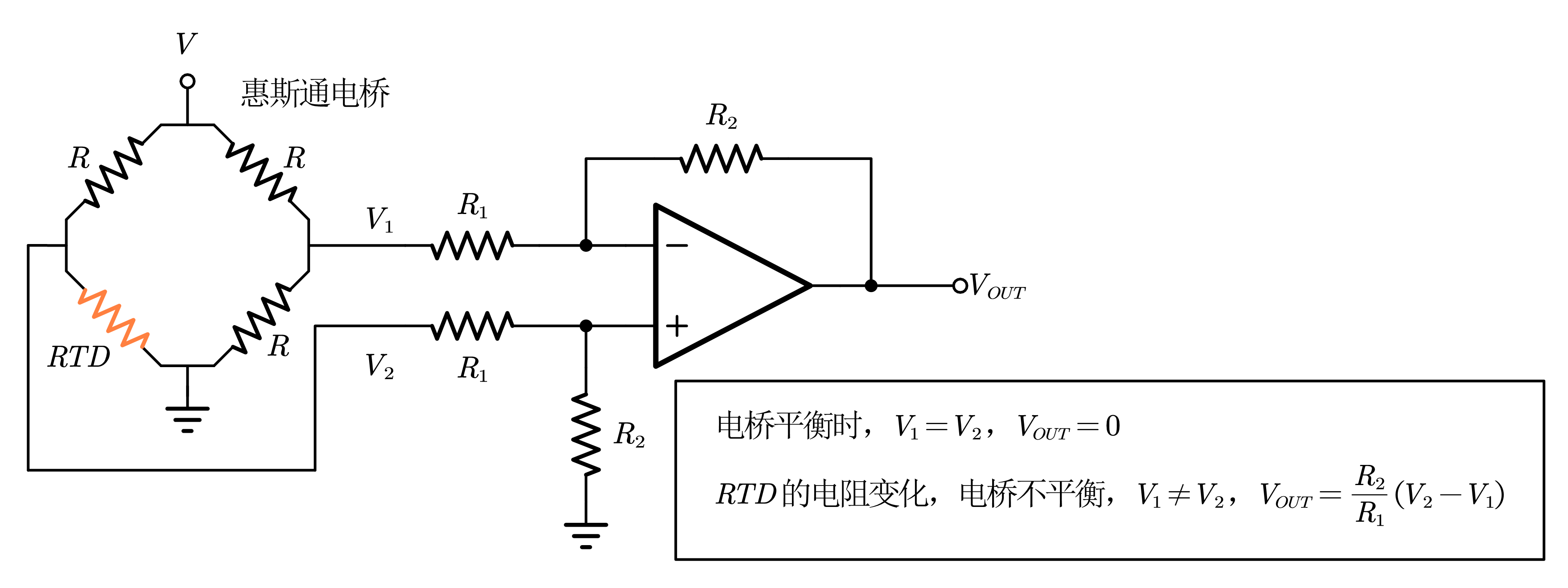

为了提高输入阻抗，可以在R1前加一个缓冲器。
积分放大电路

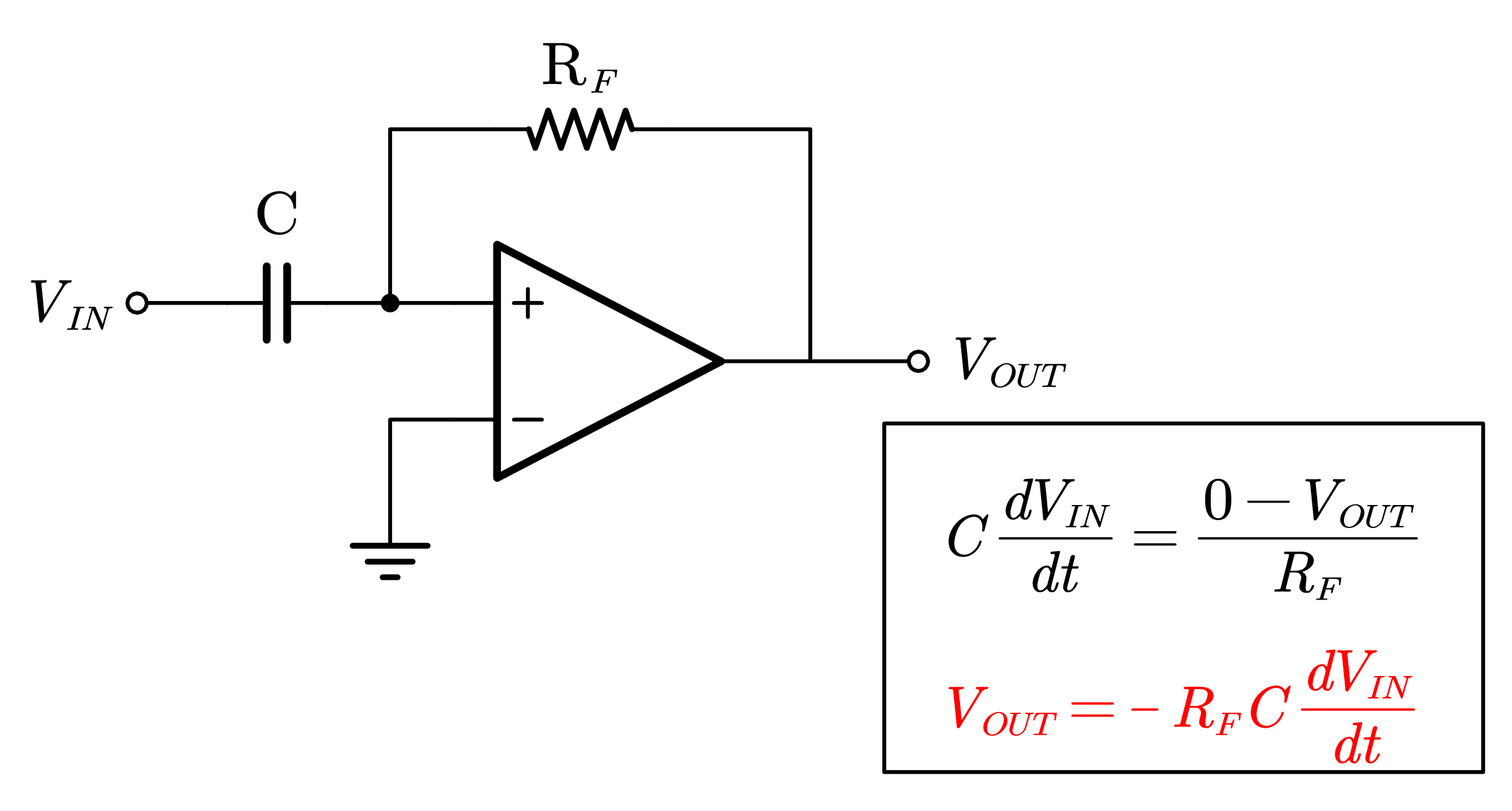

微分放大电路
