有源滤波器

滤波器是一种使某些频率或频带上的电信号通过而阻止其他信号通过的装置。

低通滤波器

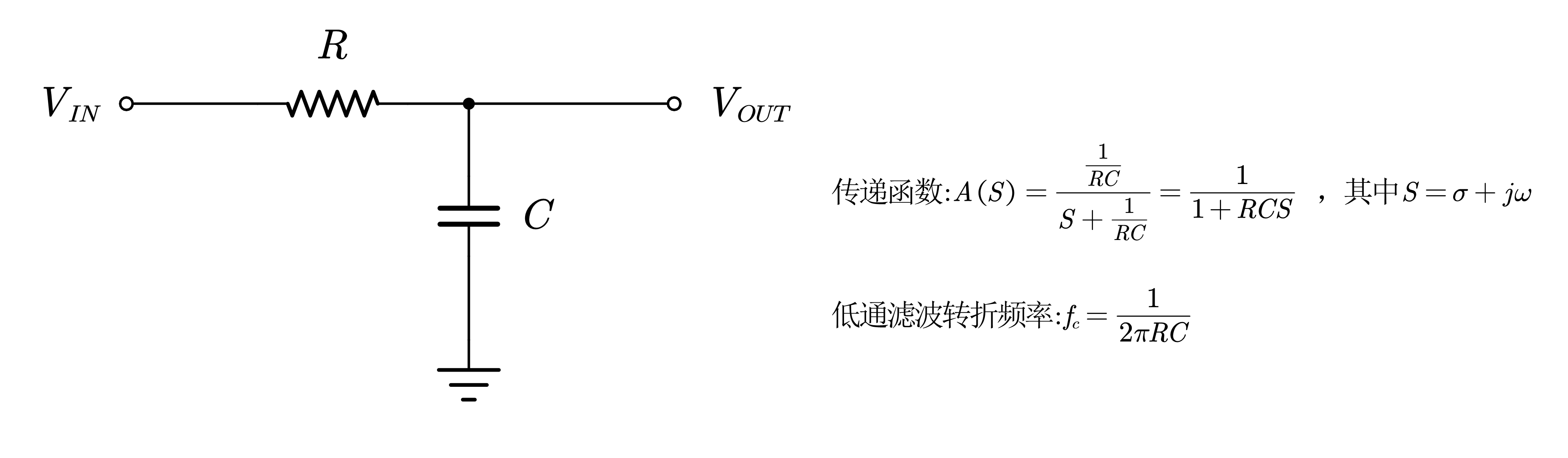

无源低通滤波器

归一化频率：复频率S与转折频率(-3dB频率)的比值

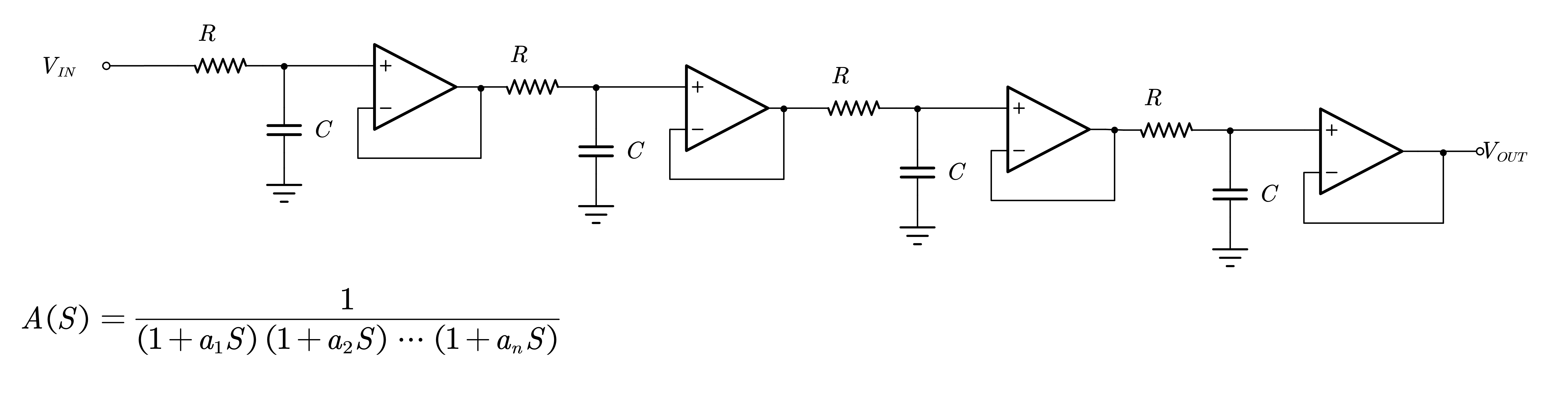

四阶无源RC低通滤波器

当归一化频率>>1时，为了获得更陡的幅频，可以把n个滤波器串联起来。为了避免负载影响，利用运放将滤波器分开，起到了阻抗变换器作用。

品质因子Q

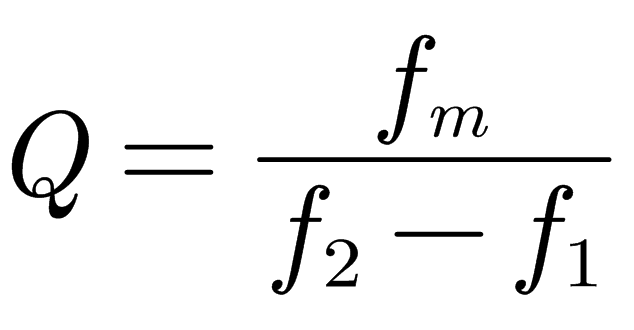

对于带通滤波器Q：中心频率与两侧-3dB频率点之间的带宽比

对于低通或者高通滤波器Q：极点的品质

Q越高滤波器越不稳定

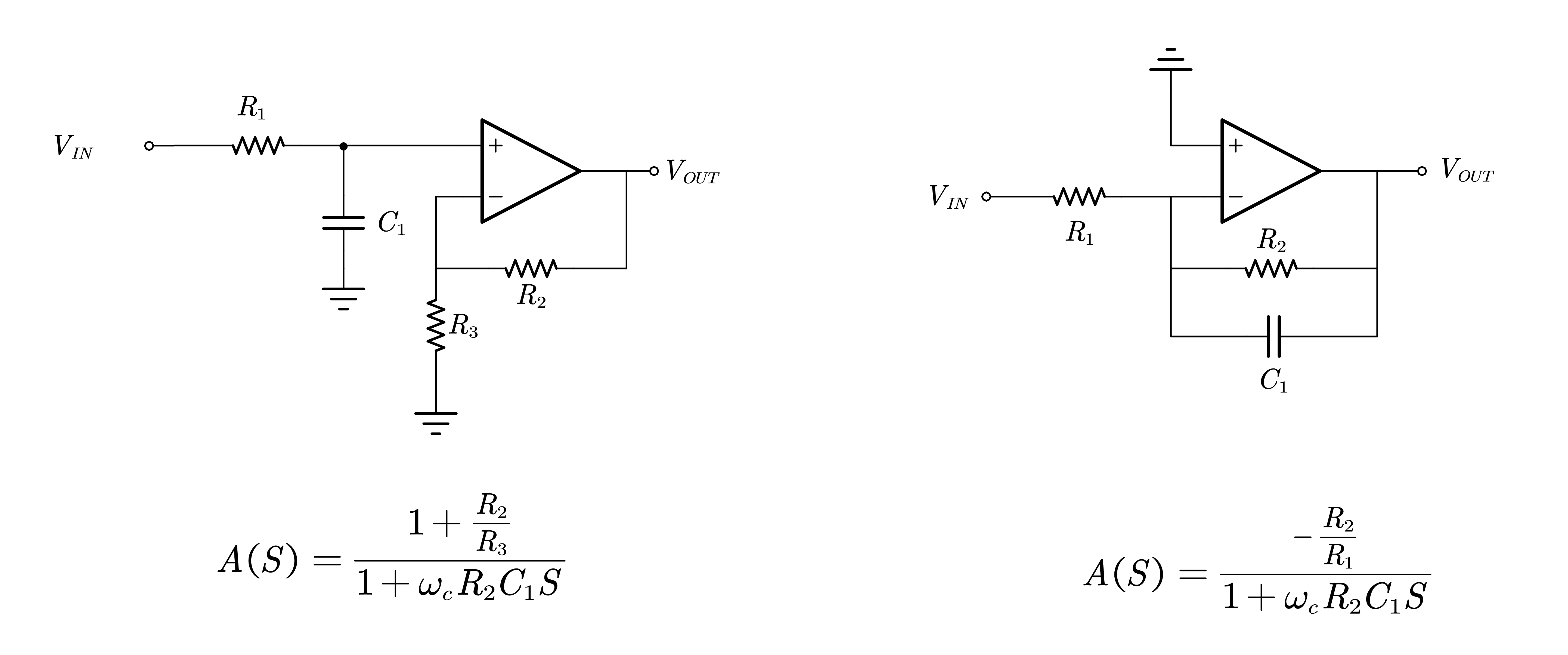

一阶低通滤波器设计

可得：

二阶低通滤波器设计

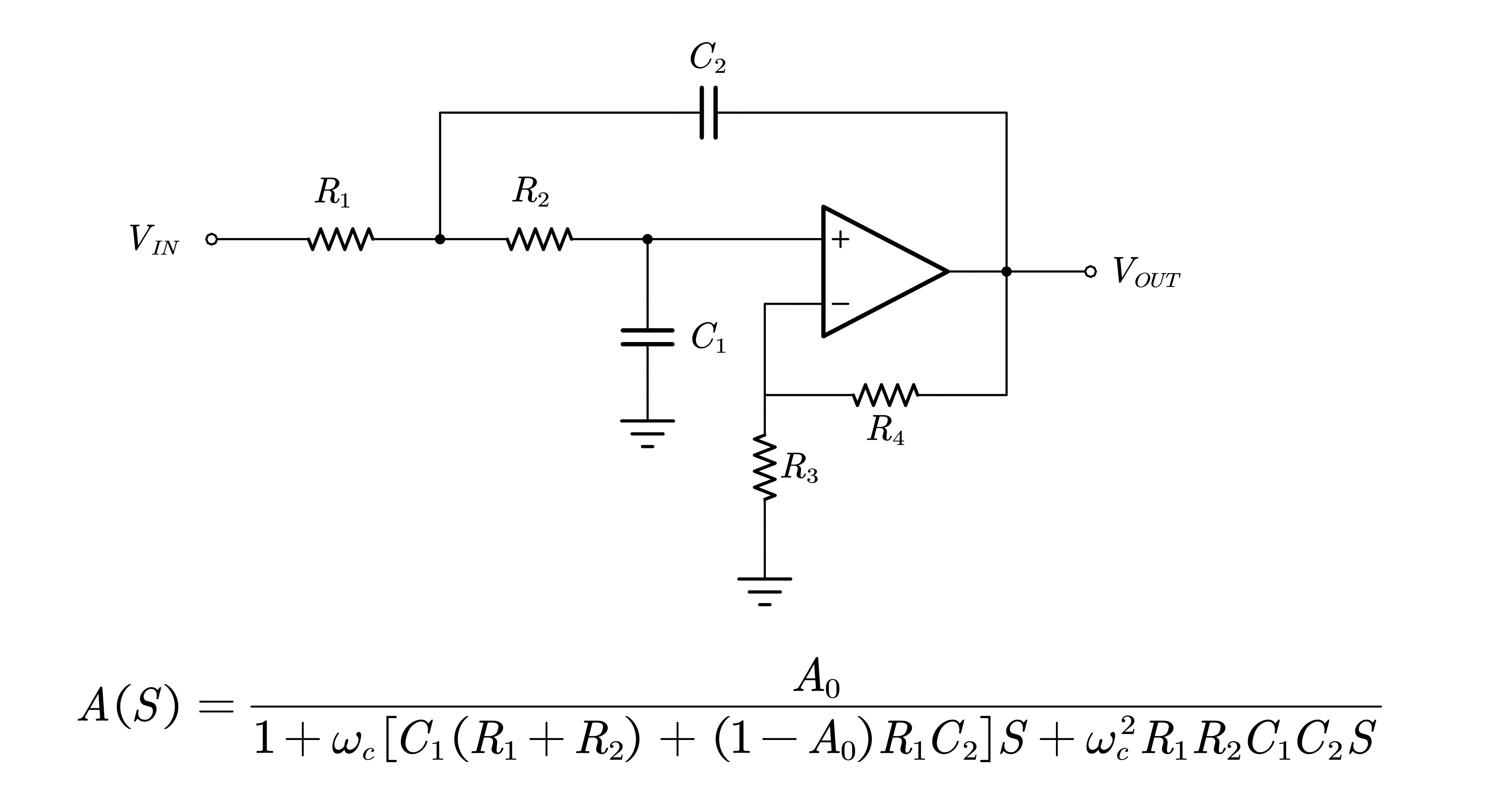

Sallen-Key 结构

可得：

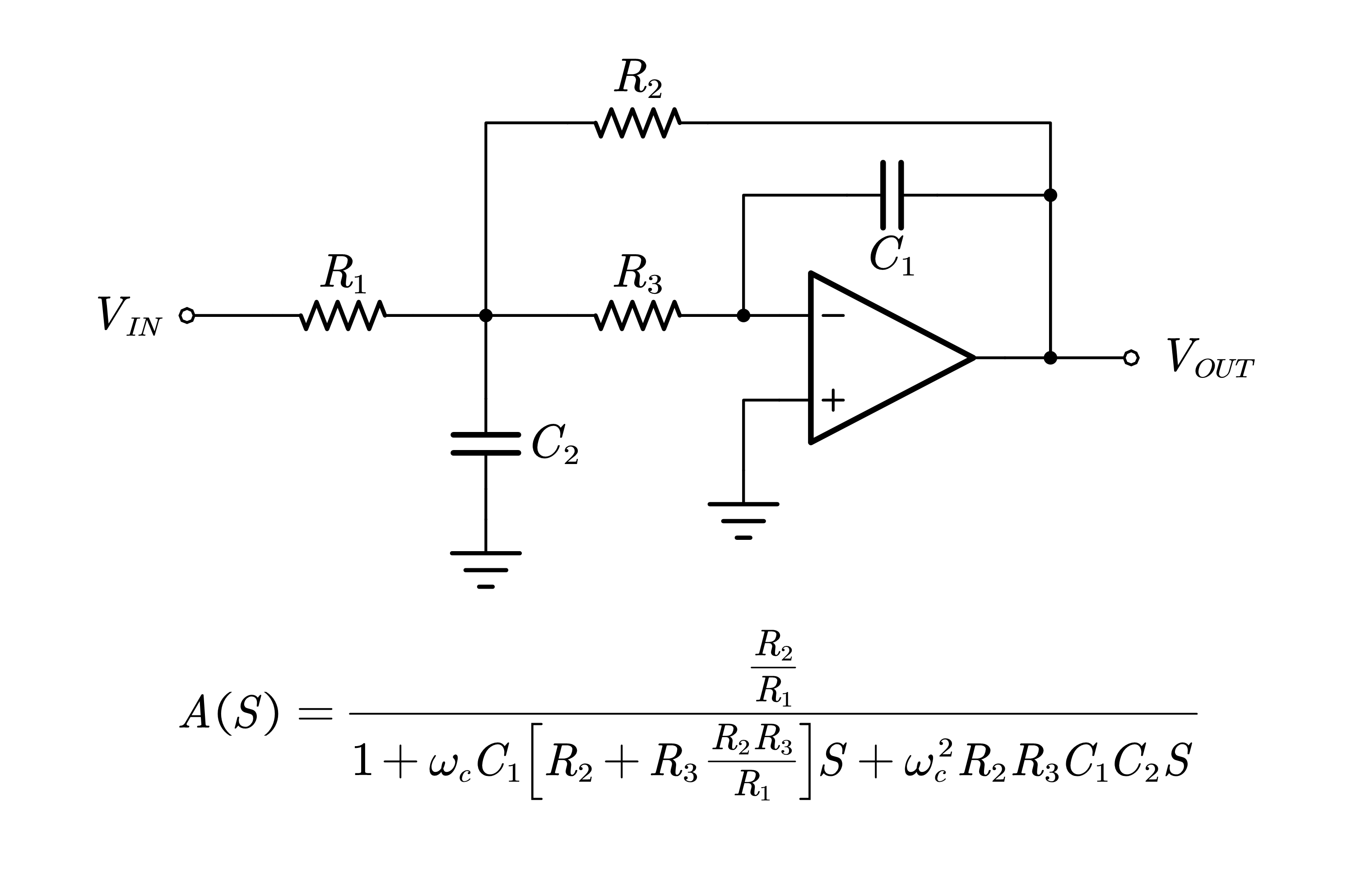

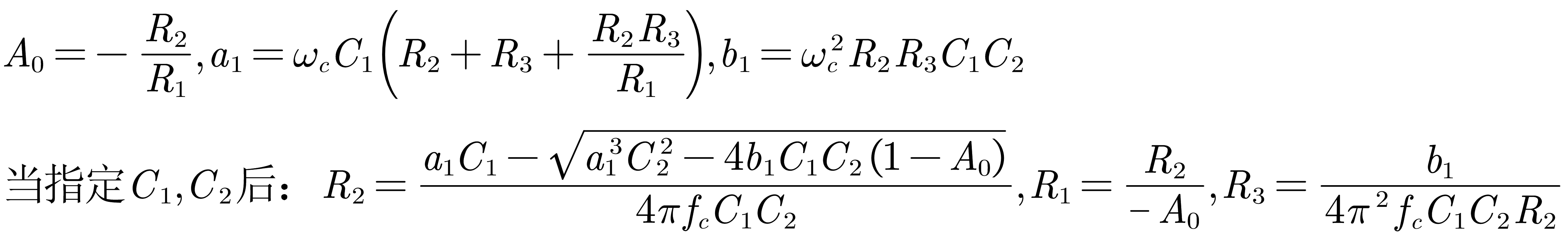

多路反馈结构

高通滤波器

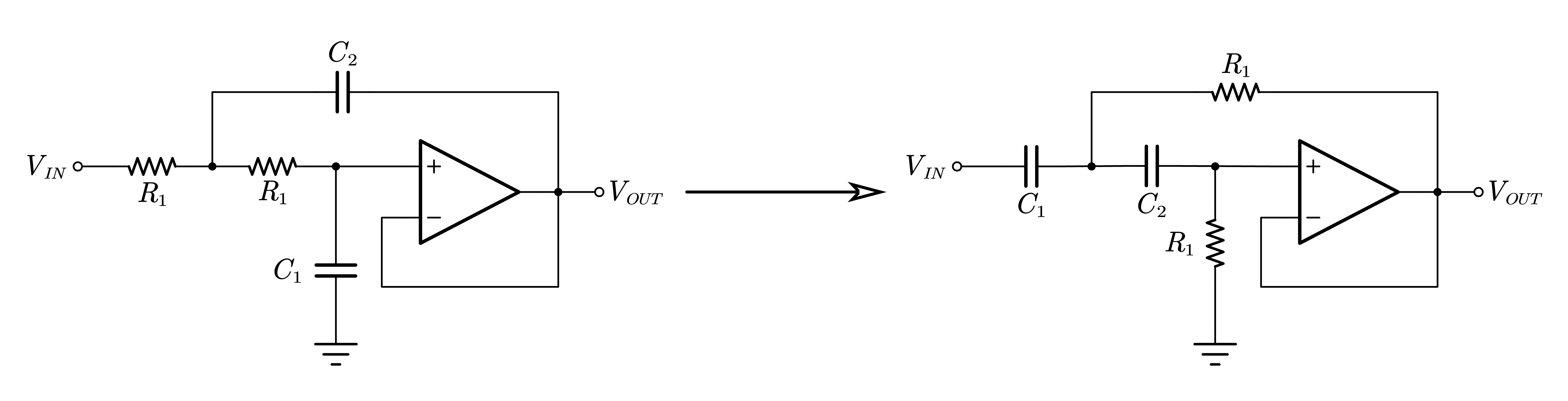

把低通滤波器的电容换成电阻，电阻换成电容就构成了高通滤波器。
