ADS滤波器设计及参数优化

设计目标: 切比雪夫型低通滤波器截至频率16MHz

软件: Advanced Design System 2023

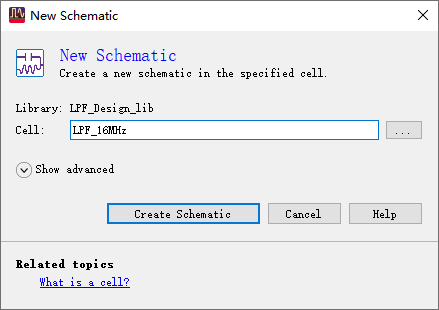

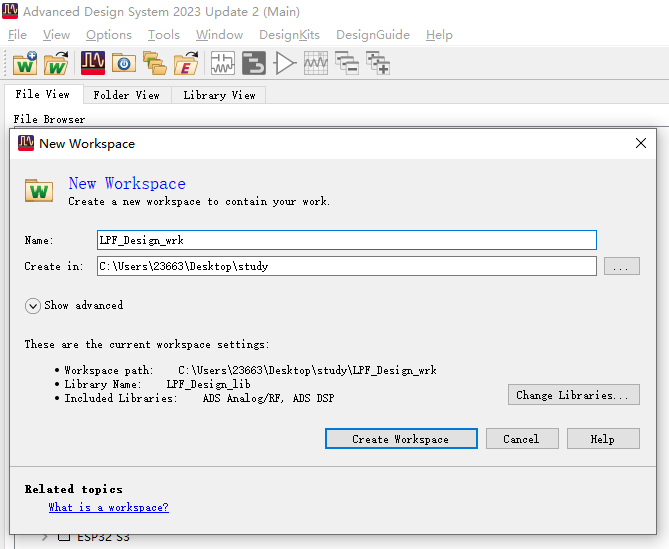

创建工作空间和原理图

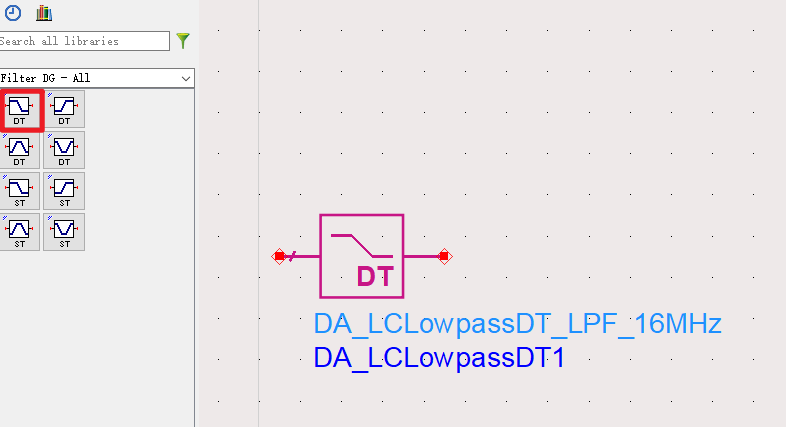

插入DA_LCLowpassDT

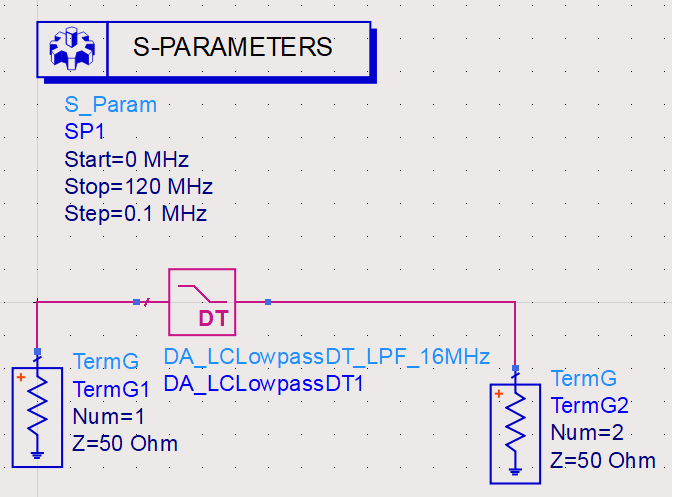

添加S参数仿真控件和50Ω接地

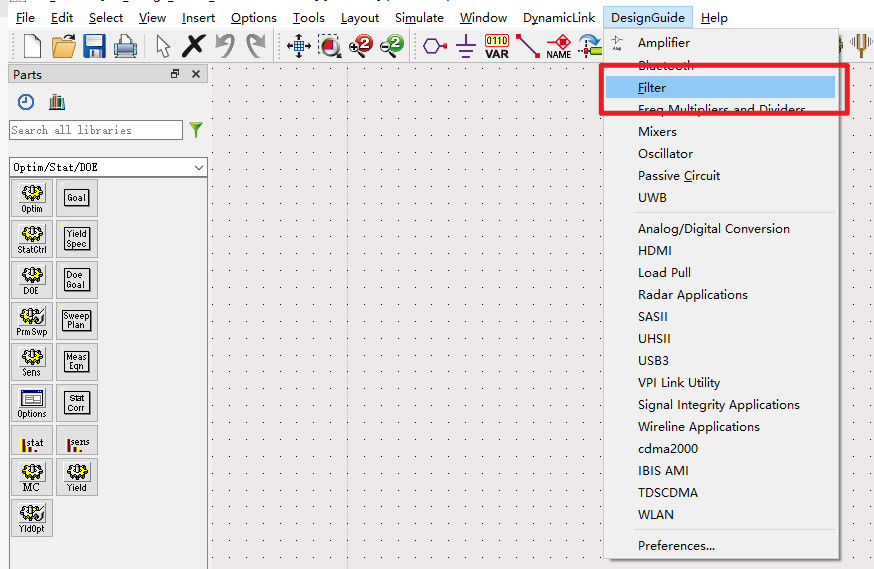

工具栏->DesignGuide->Fliter

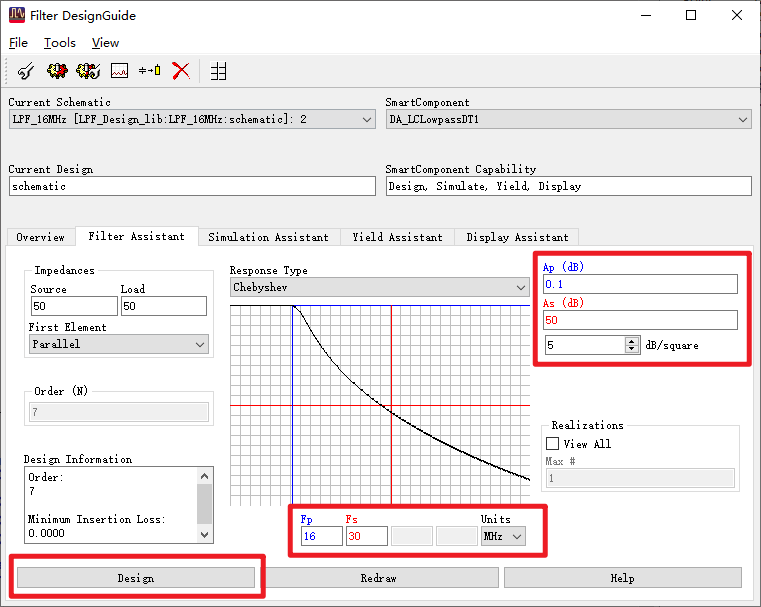

设置合适的参数设计

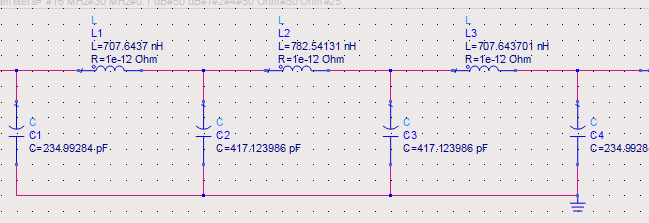

ADS将自动生成器件及电容电感值

S参数仿真结果

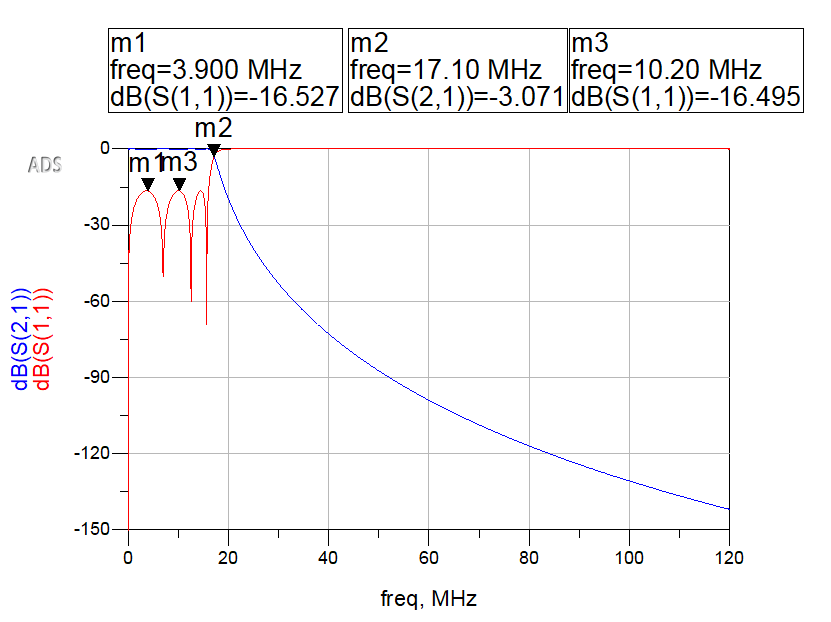

可以看出S21在-3dB的频率大约为17MHz,在带通区S11最大约为-16dB。

一般而言，在带通区的S11（输入反射系数）最大值应尽量低于 -20 dB。这样可以确保大部分的输入信号能通过滤波器而不是被反射。

让滤波器的带通区S11＜-25dB,S21在带通区>-0.5dB,带阻区<-25dB

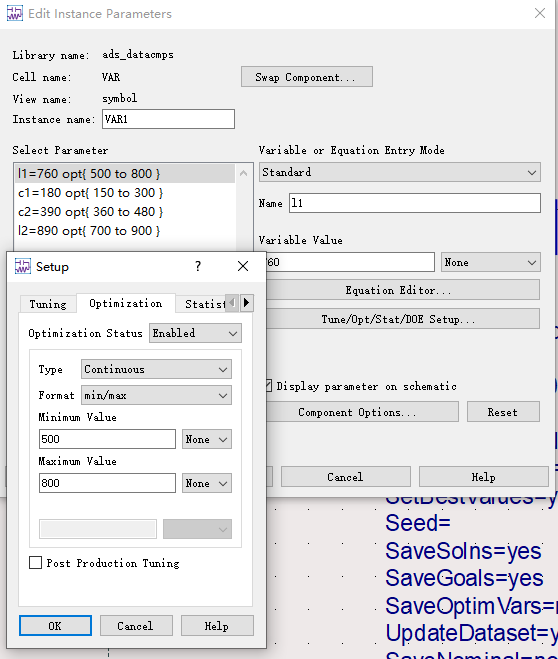

插入变量，并设置Optimization(优化)范围

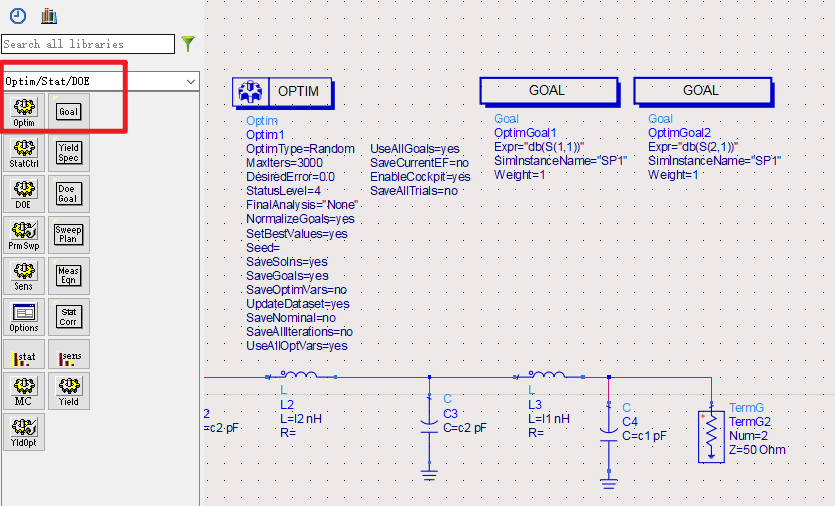

插入优化和目标控件

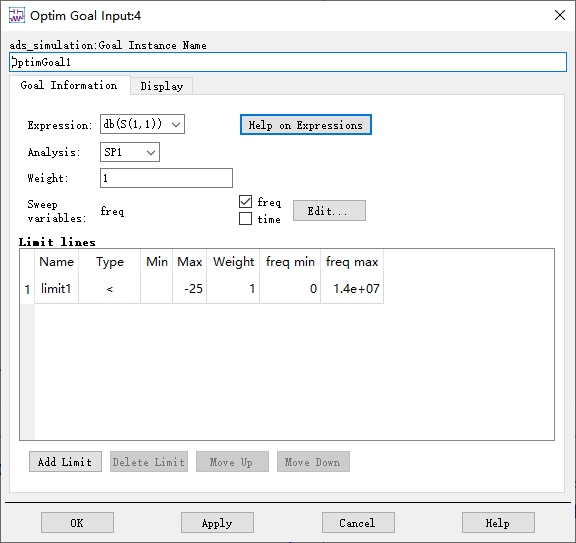

目标一:S11<-25dB

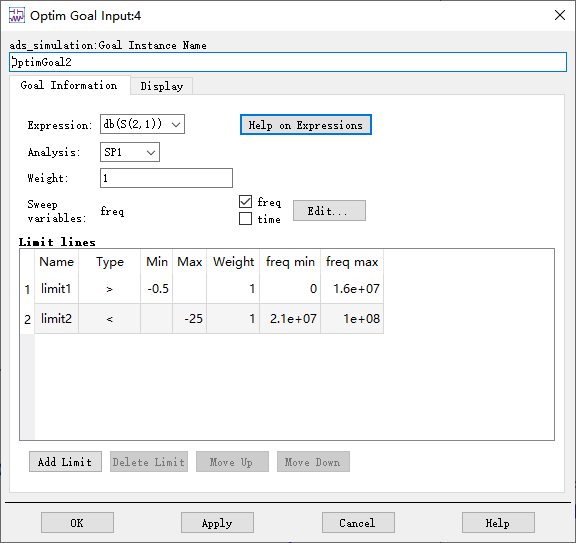

目标二: 带通S21>-0.5dB, 带阻S21<-25dB

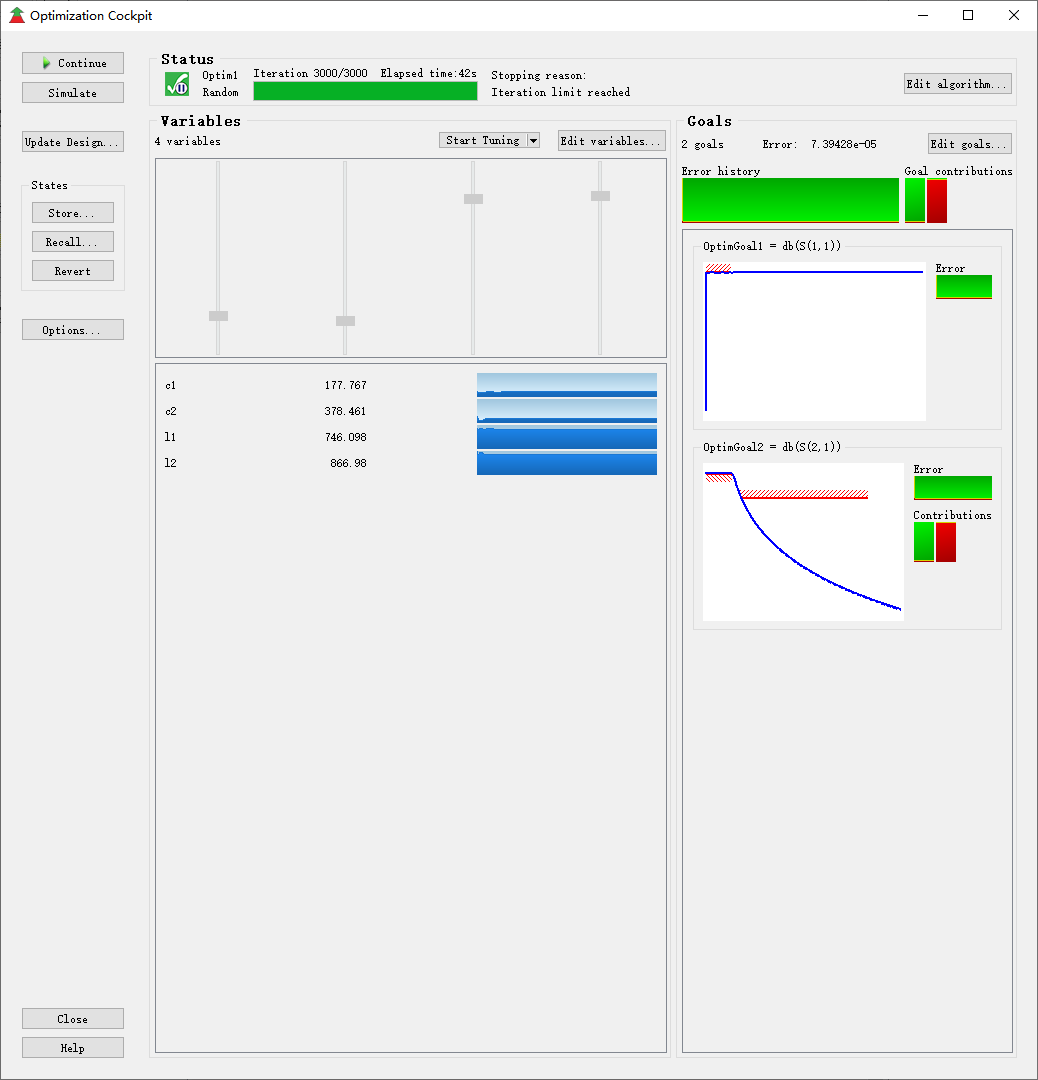

启动优化

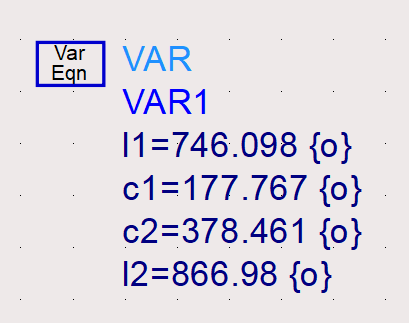

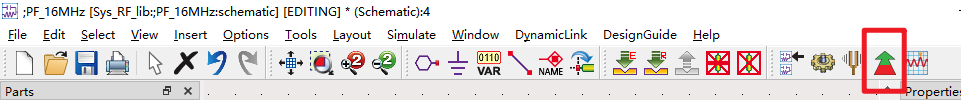

更新优化值后进行S参数仿真，查看S曲线

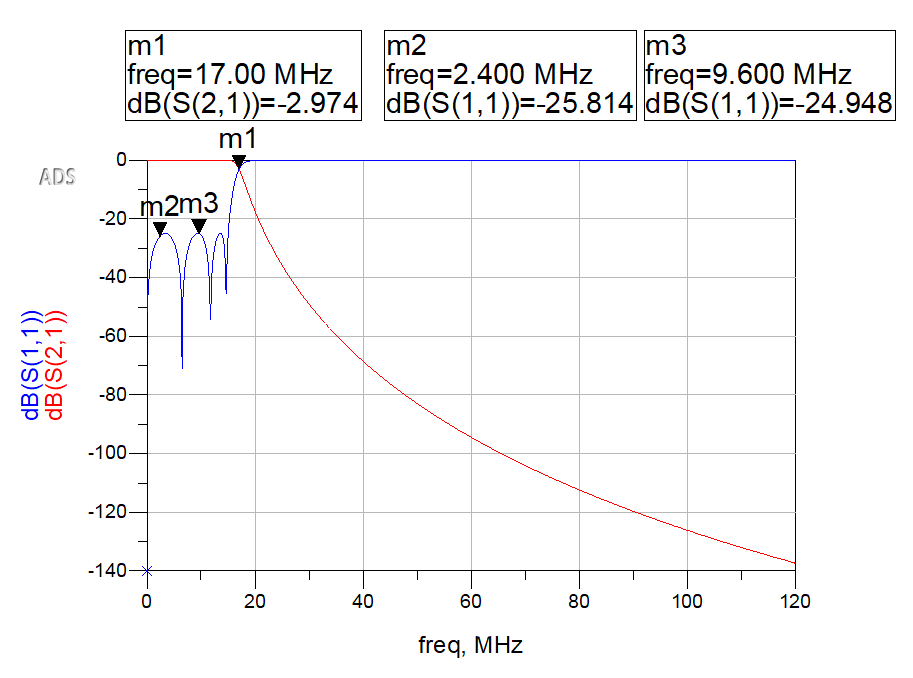

可以看出S11在带通区的最大值在-25dB左右，S21在-3dB处约为17MHz。满足设计指标

在ADS优化参数后，通常带有小数。我们可以稍微调整为整数，以便能够购买到合适的元器件。
