齐纳二极管（稳压二极管）ZENER DIODE

齐纳二极管的一个主要应用是作为一种电压调节器，为电源、电压表和其他仪器提供稳定的基准电压。

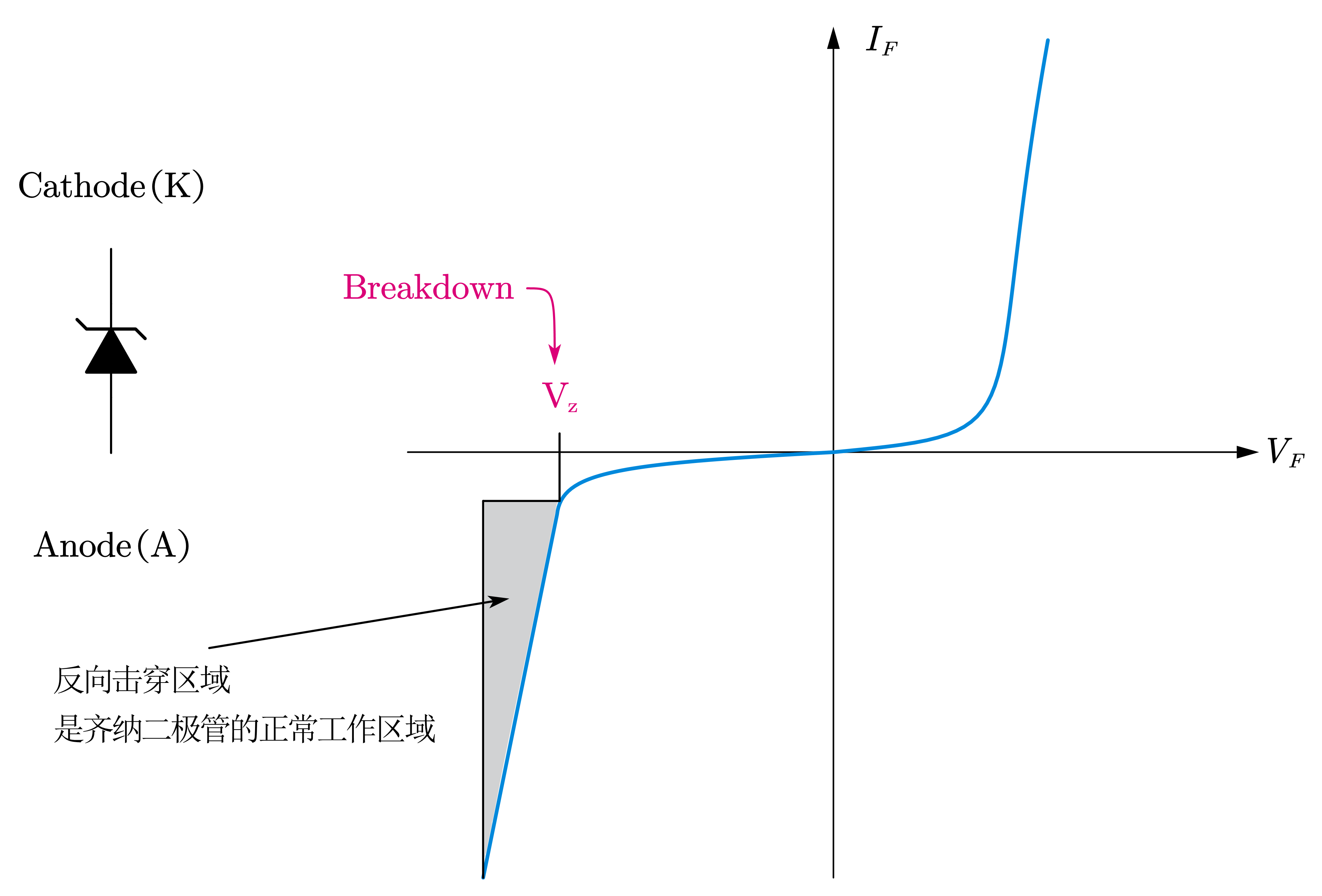

齐纳二极管的伏安特性。齐纳二极管的正常工作区域显示为阴影区域。

齐纳二极管有两种反向击穿：雪崩效应和齐纳效应。击穿电压小于5V的齐纳二极管主要在齐纳击穿中工作。击穿电压大于5V的主要在雪崩击穿中工作。

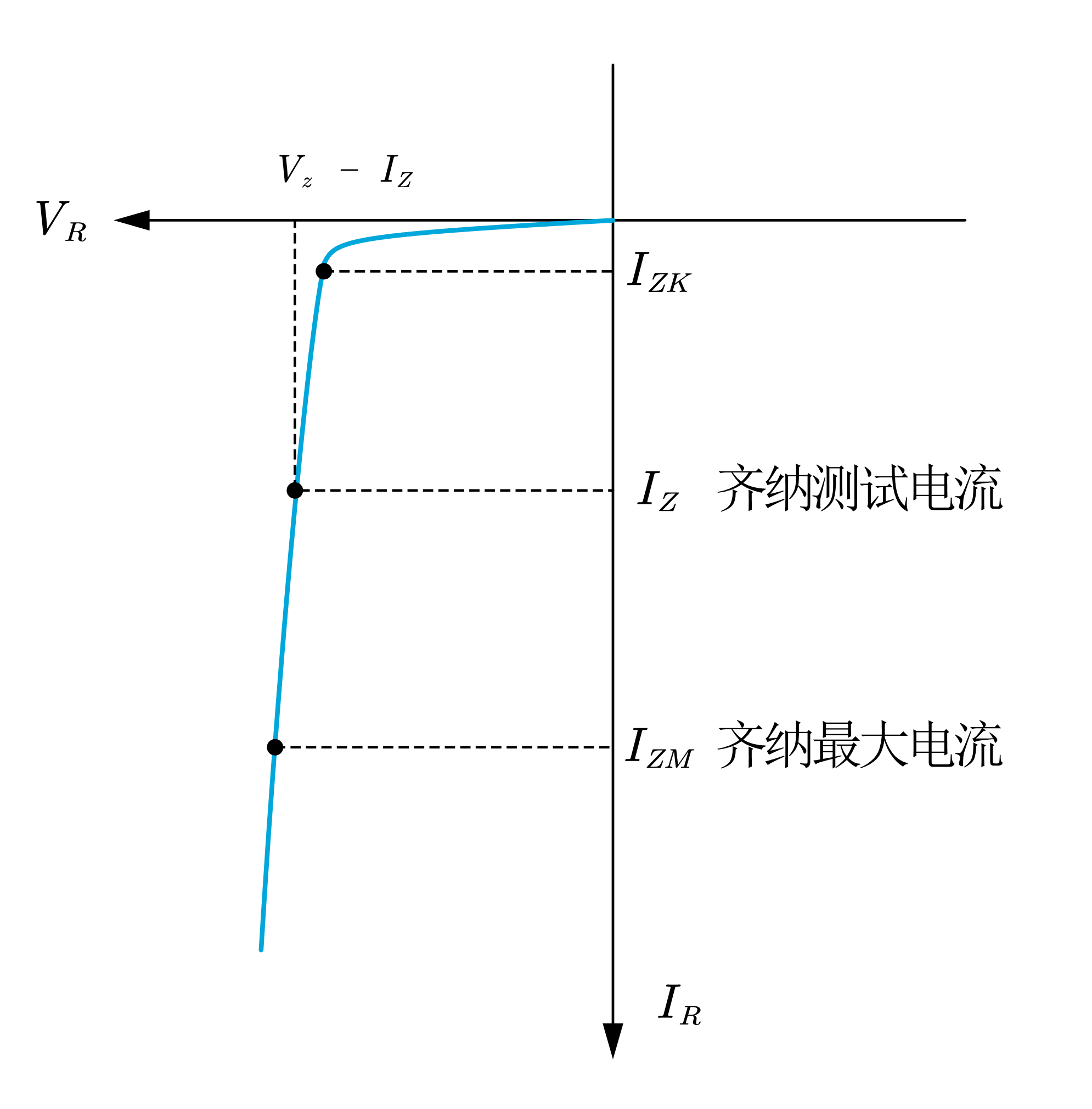

齐纳二极管的反向特性。随着反向电压（VR）的增加，反向电流（IR）缓慢增加，直至曲线的“拐点”。反向电流也称为齐纳电流IZ。在这一点上，崩溃效应开始了；内部齐纳电阻，也称为齐纳阻抗（ZZ），随着反向电流的快速增加而开始减小。

齐纳二极管的关键特征是能够使其两端的反向电压保持基本恒定。在击穿中工作的齐纳二极管起到电压调节器的作用，因为它在指定的反向电流值范围内保持其端子之间几乎恒定的电压。

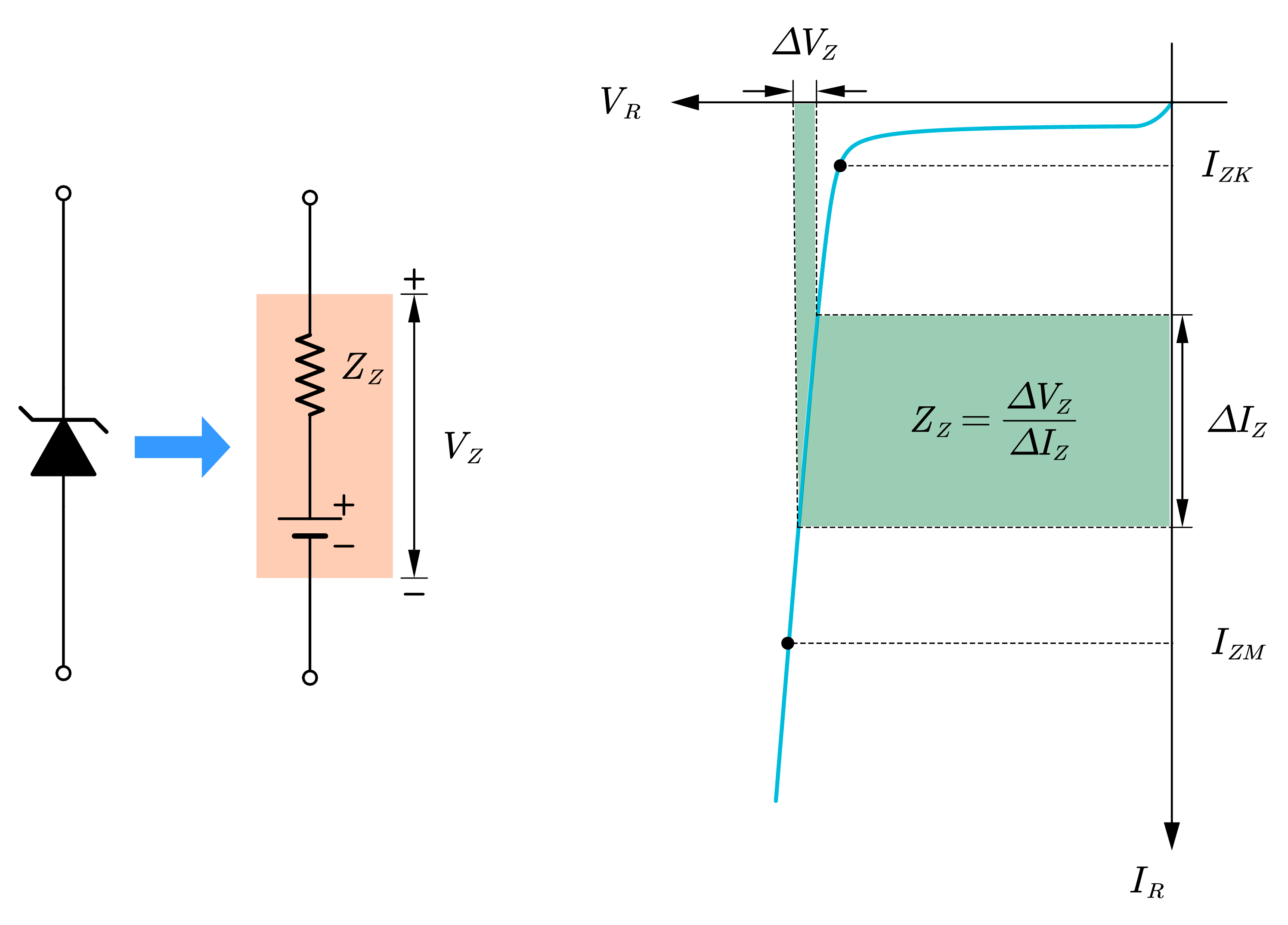

实际齐纳二极管等效电路及Zz的特性曲线。

温度系数

温度系数指定了每摄氏度温度变化时齐纳电压的百分比变化。例如，当结温度增加1摄氏度时，正温度系数为的12V齐纳二极管的Vz将增加1.2mV。对于给定的结温度变化，对于指定的温度系数，计算齐纳电压变化的公式为:
