NFC天线设计
理论 Theory
等效电路
NFC的电气参数是天线设计中最重要的因素。天线的外形和参数受输入电容的影响，输入电容取决于所施加的芯片电压。

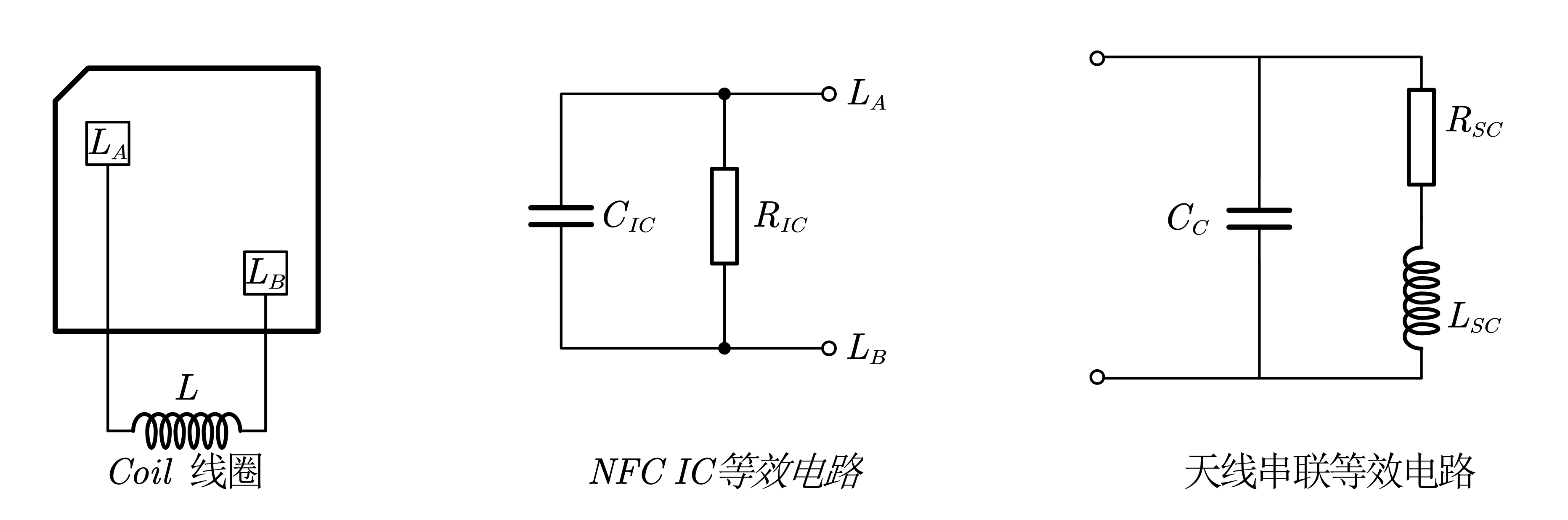

天线串联等效电路
天线可以用电感Lsc串联到损耗电阻Rsc来描述。天线电容Cc与这个串联电路并联。该电容由匝间电容和可能设计的标签电容组成。

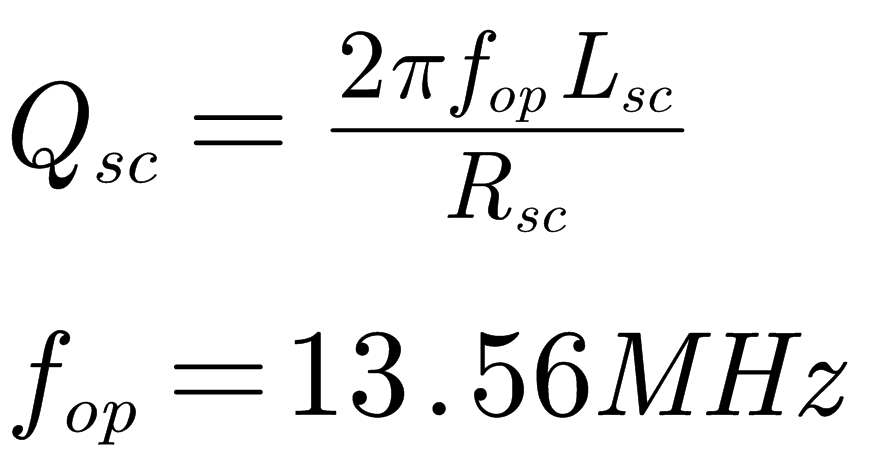

串联等效电路天线品质因子的计算公式为：

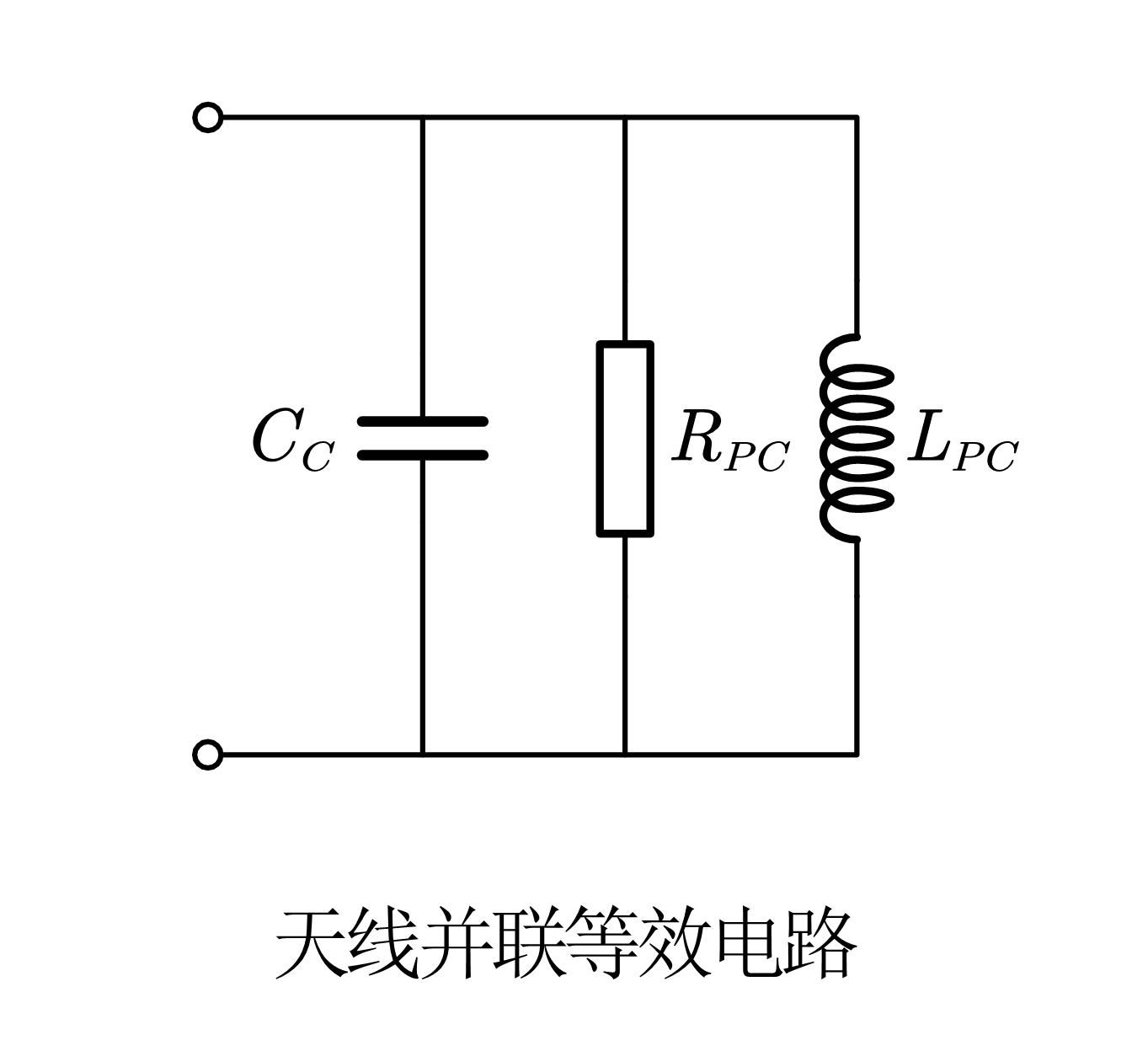

天线并联等效电路

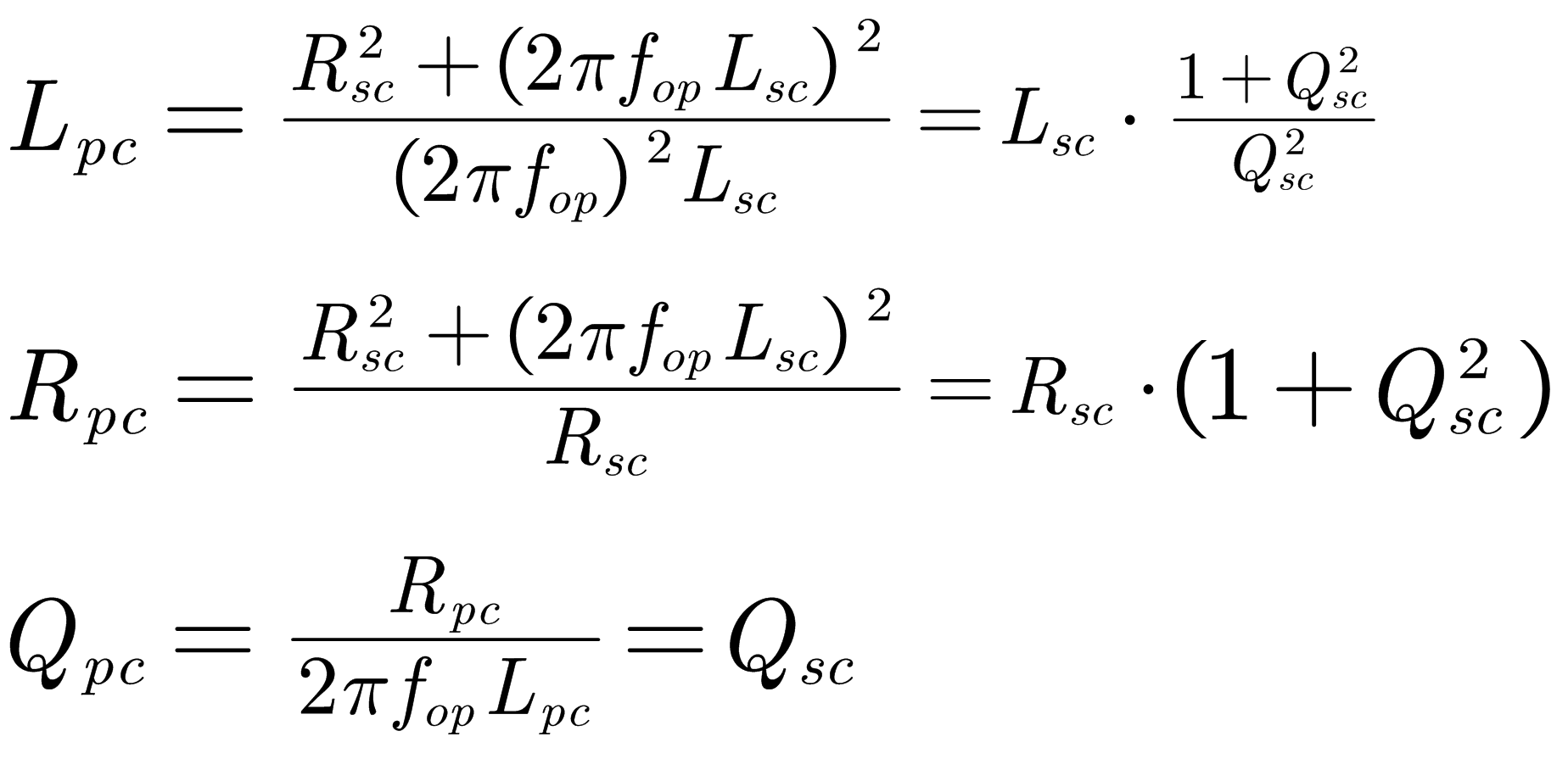

参数计算公式：

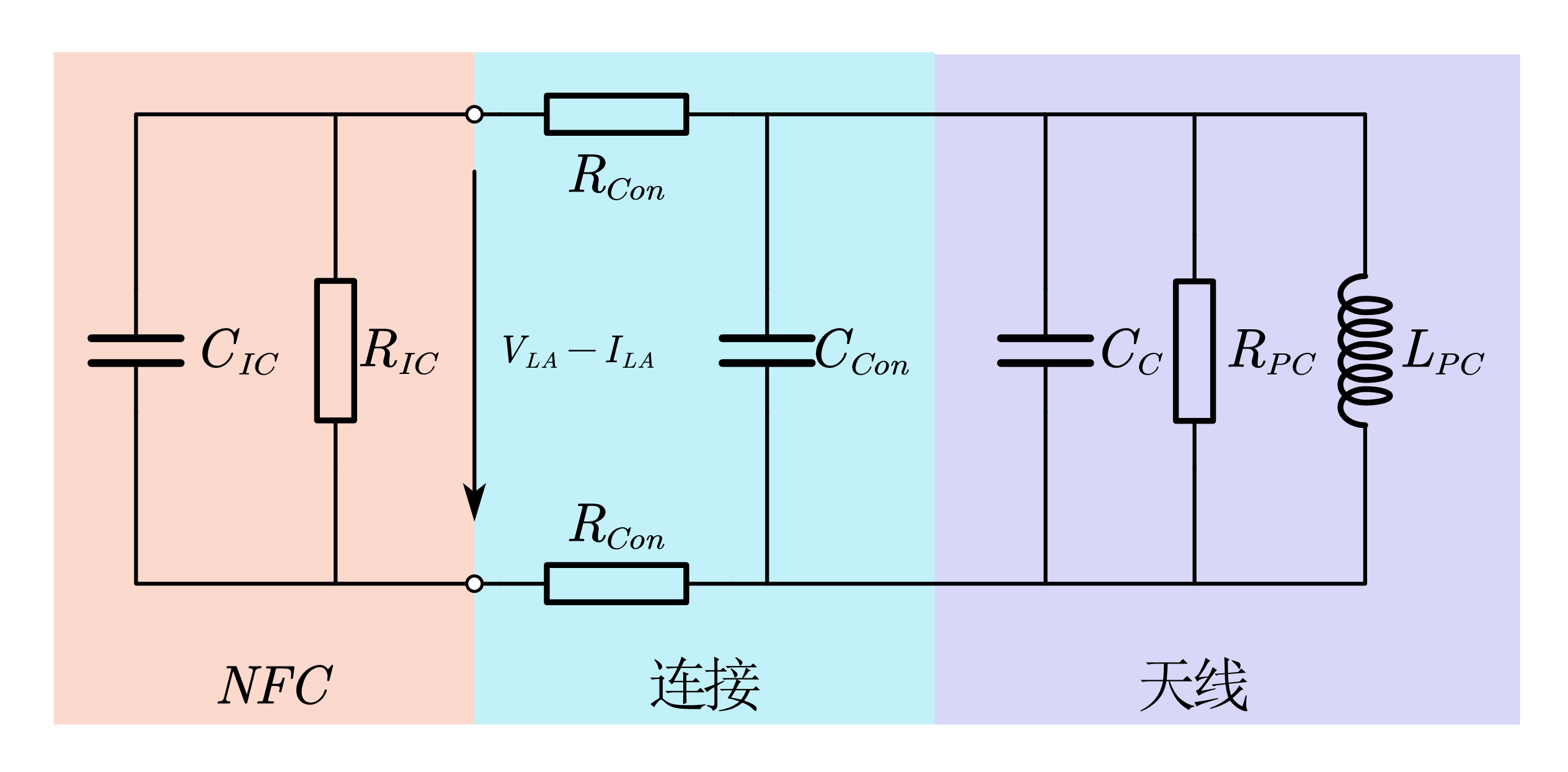

等效电路 Equivalent Circuit
NFC IC电容Cic与天线电容和寄生连接电容一起与天线的电感形成谐振电路。
RCon应保持尽可能低，以免影响标签Rpl的总并联等效电阻。较高的连接电阻将降低NFC的总品质因子，从而减小传输范围。

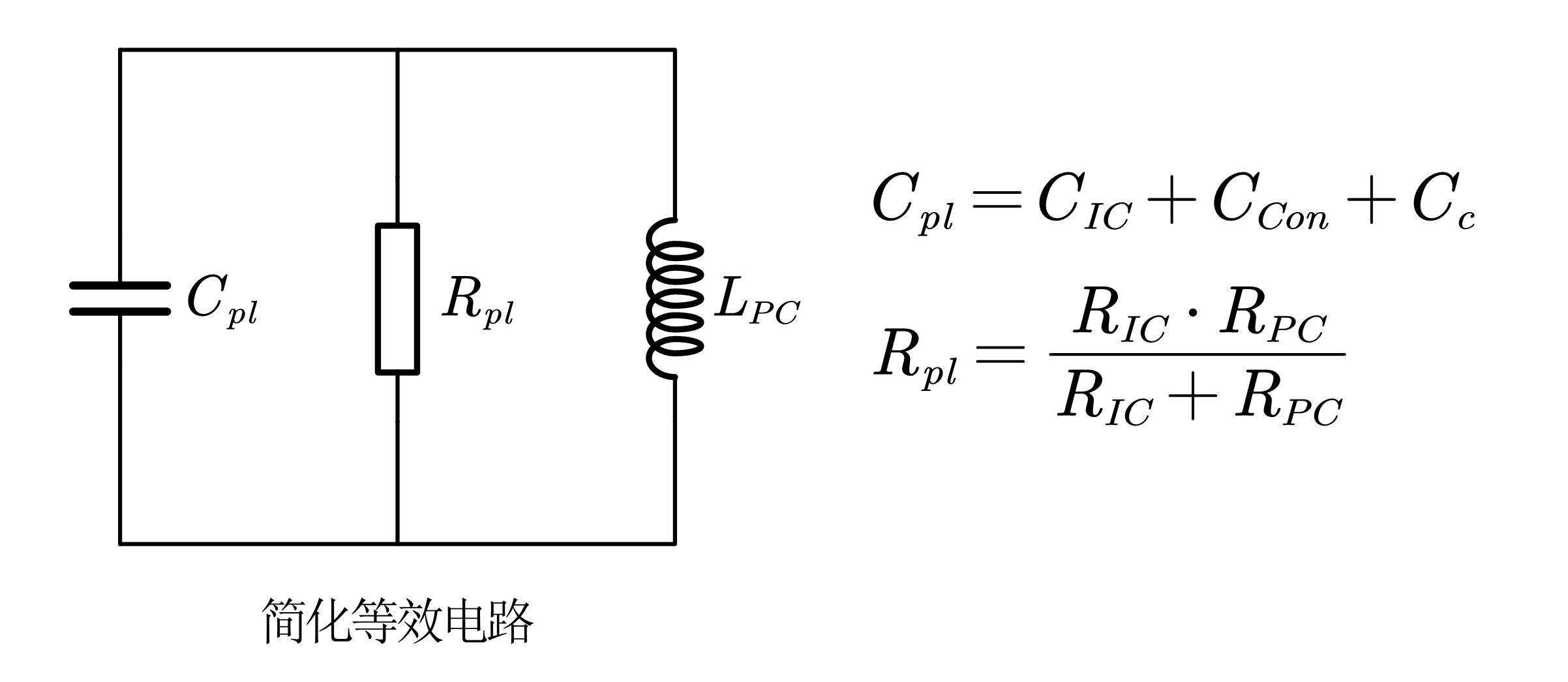

对于RCon << 1Ω，简化电路
谐振频率和品质因子：

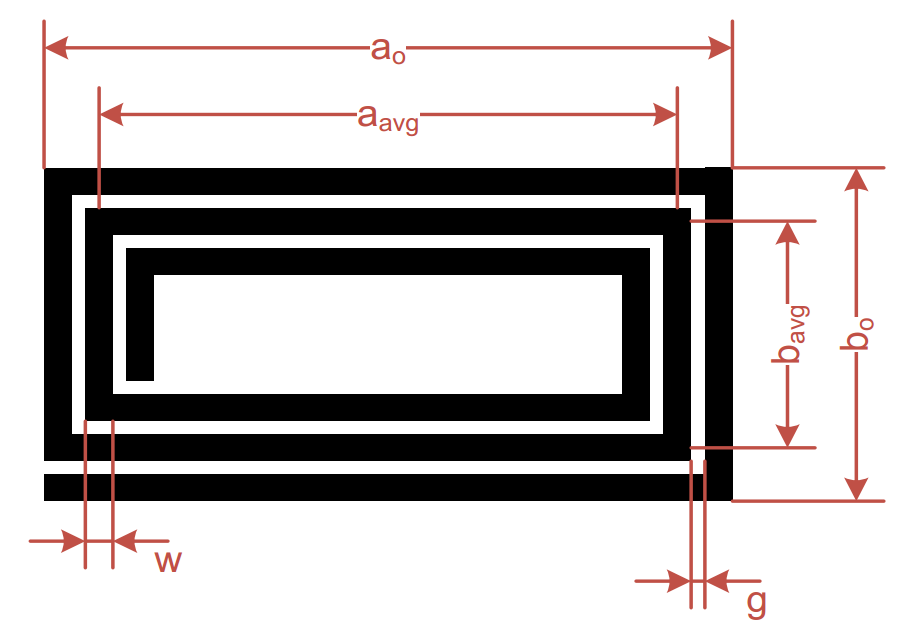

矩形天线设计

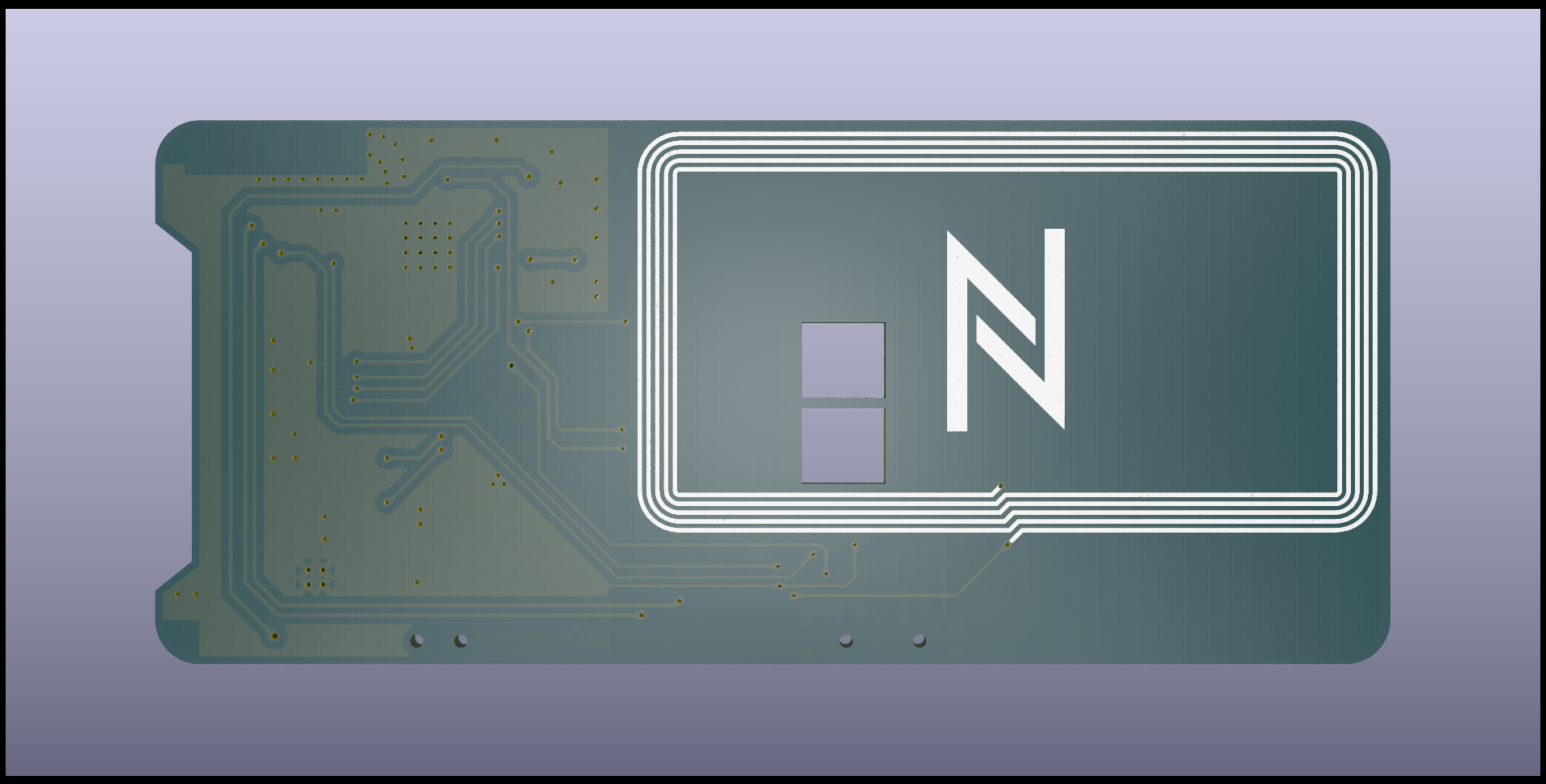

设计
