第二章 运放单电源供电

单电源系统没有双电源系统那样方便的地电位参照，因此，必须用偏置电路来保证输出电压的摆幅位于两个正确的电压之间。在单电源系统中，与地相连的输入信号源实际上是连接到了电源的一个端电压上。这好比在双电源情况下把输入信号连接到了电源的负电压上。这时就必须对运放的输入端进行偏置，才能使输出电压达到所需的摆动范围，这样的偏置要求便增加了单电源设计的复杂性。

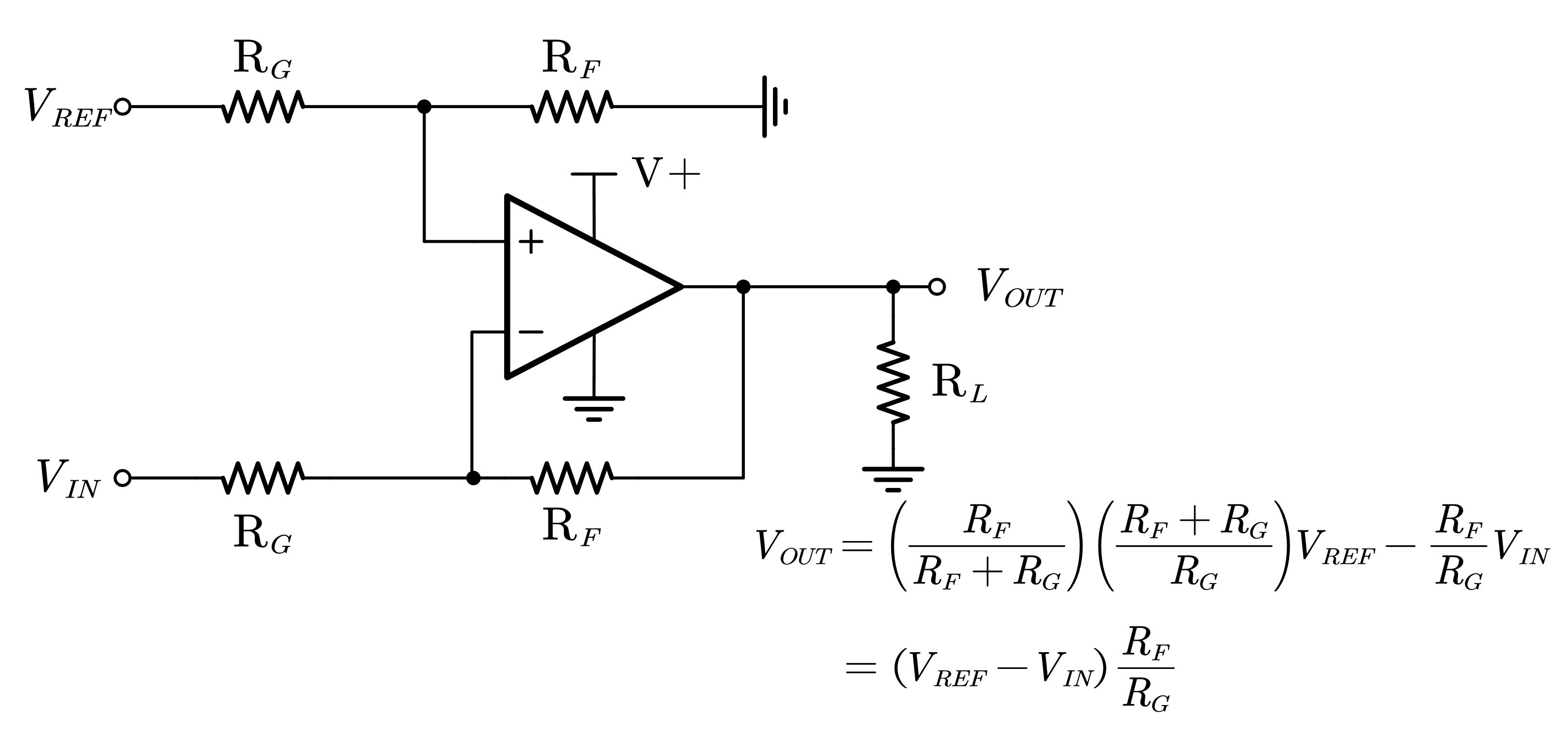

反向运放

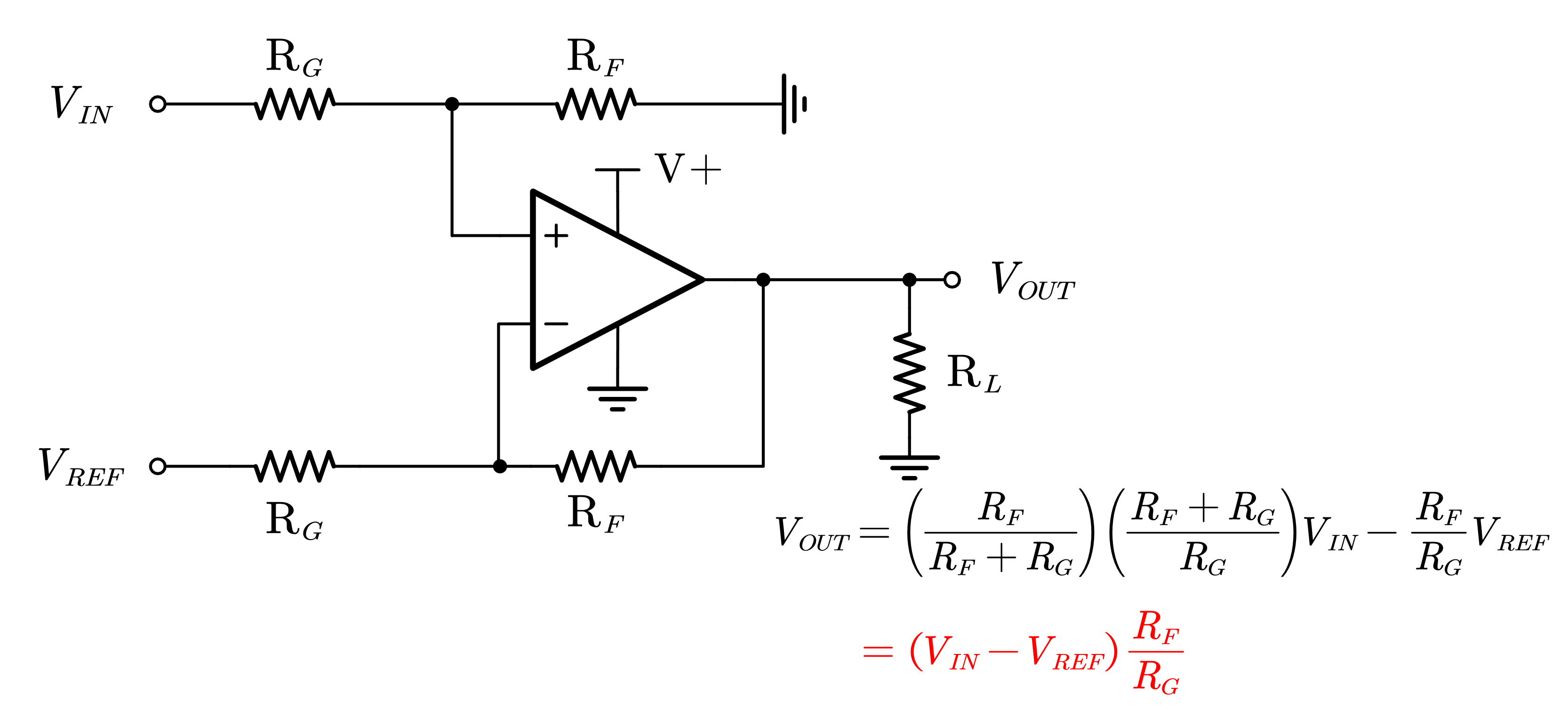

同相运放

通过联立方程组求解参数

一种能够一次成功地找出所需电路的方法

线性运放的传递函数被限制为一条直线方程:

根据斜率 m 和截距b的正负号，这条直线方程可以有四种不同的解。因此可以推导出四种不同的电路，使每一种电路与其中的一个直线方程形式相对应。

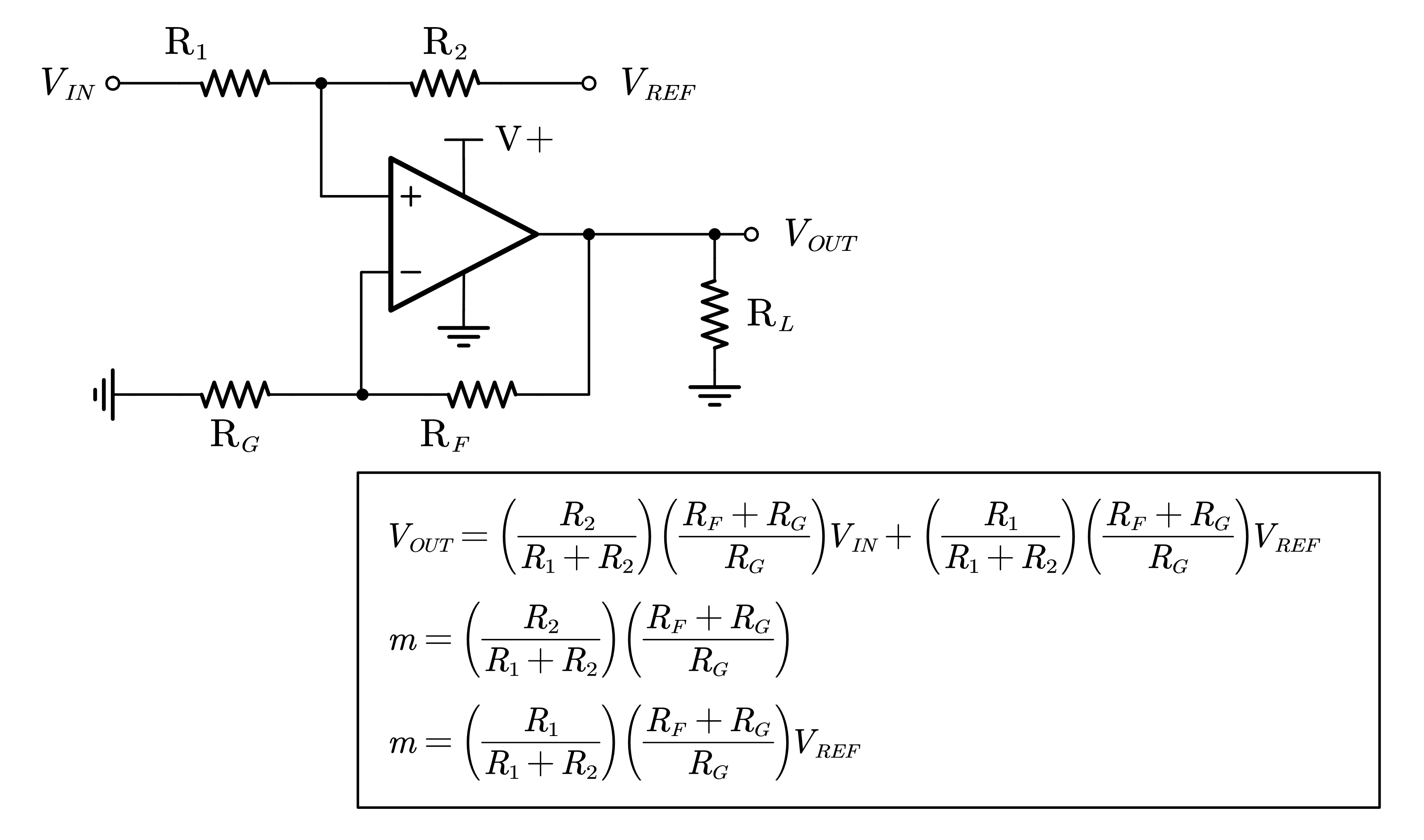

类型一

当把 Vcc 用做基准电压时，要特别注意 Vcc的稳压特性和噪声成分，因为 Vcc噪声中的一部分将被电路的增益所放大而出现在输出端上。

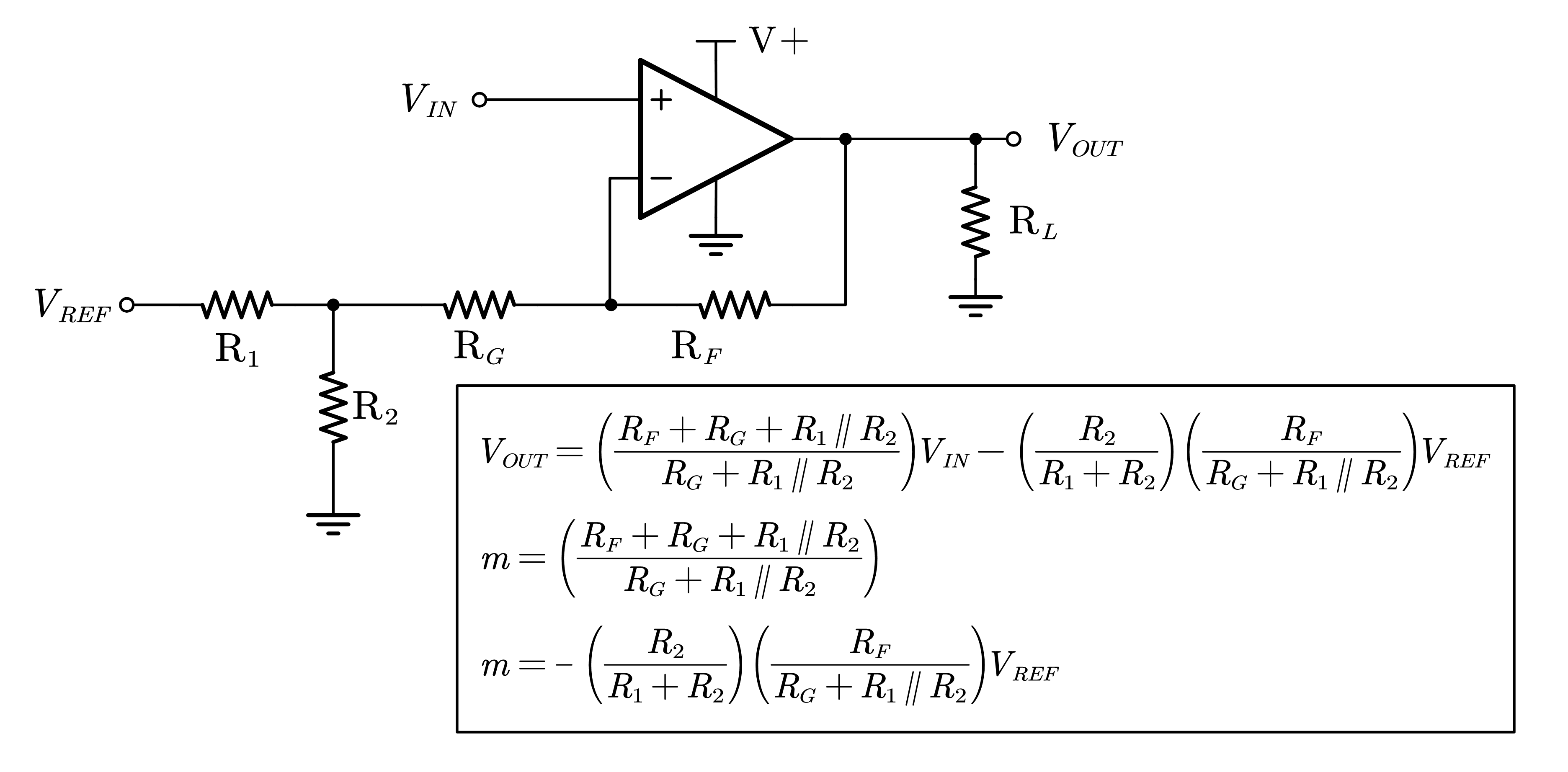

类型二

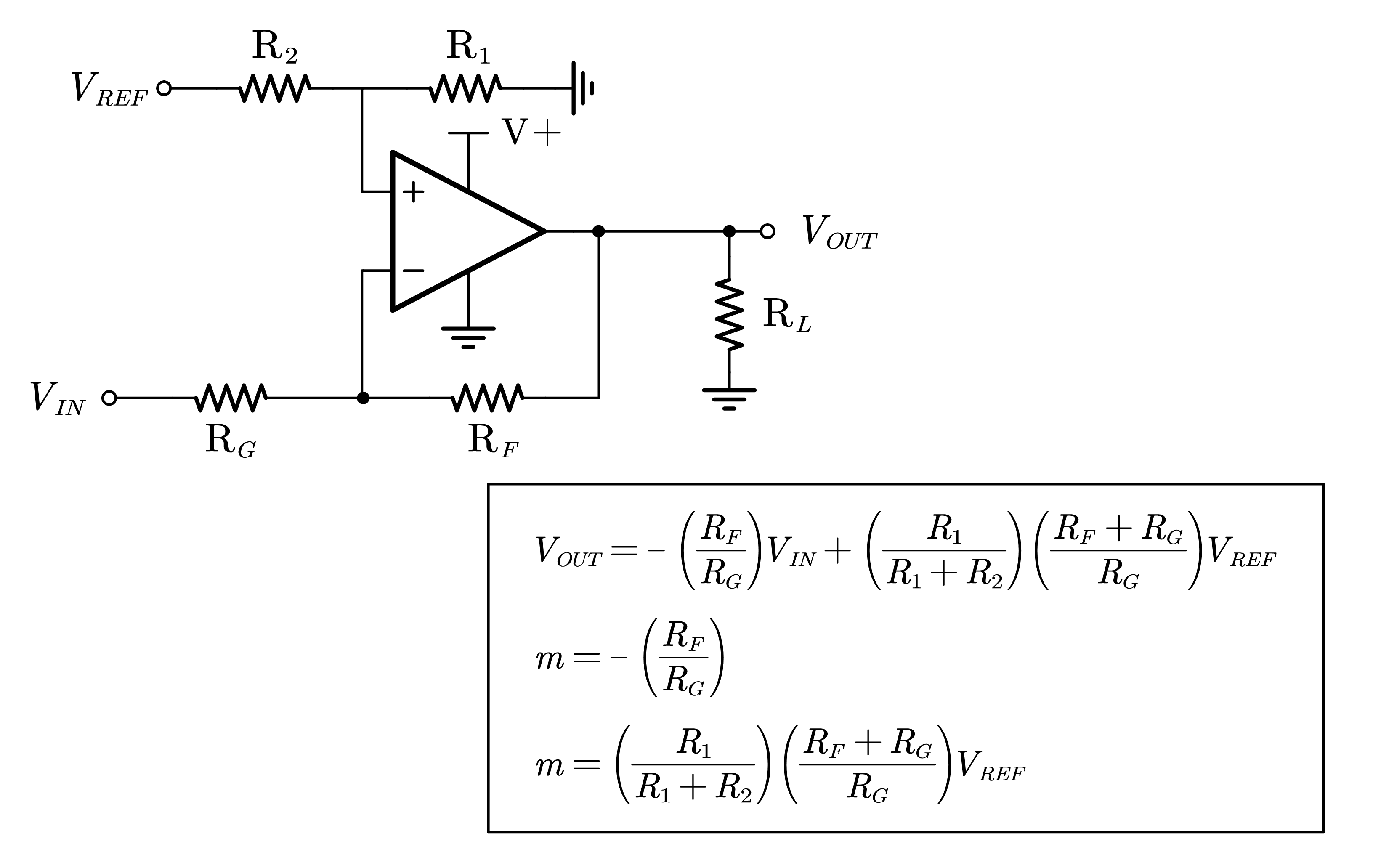

类型三

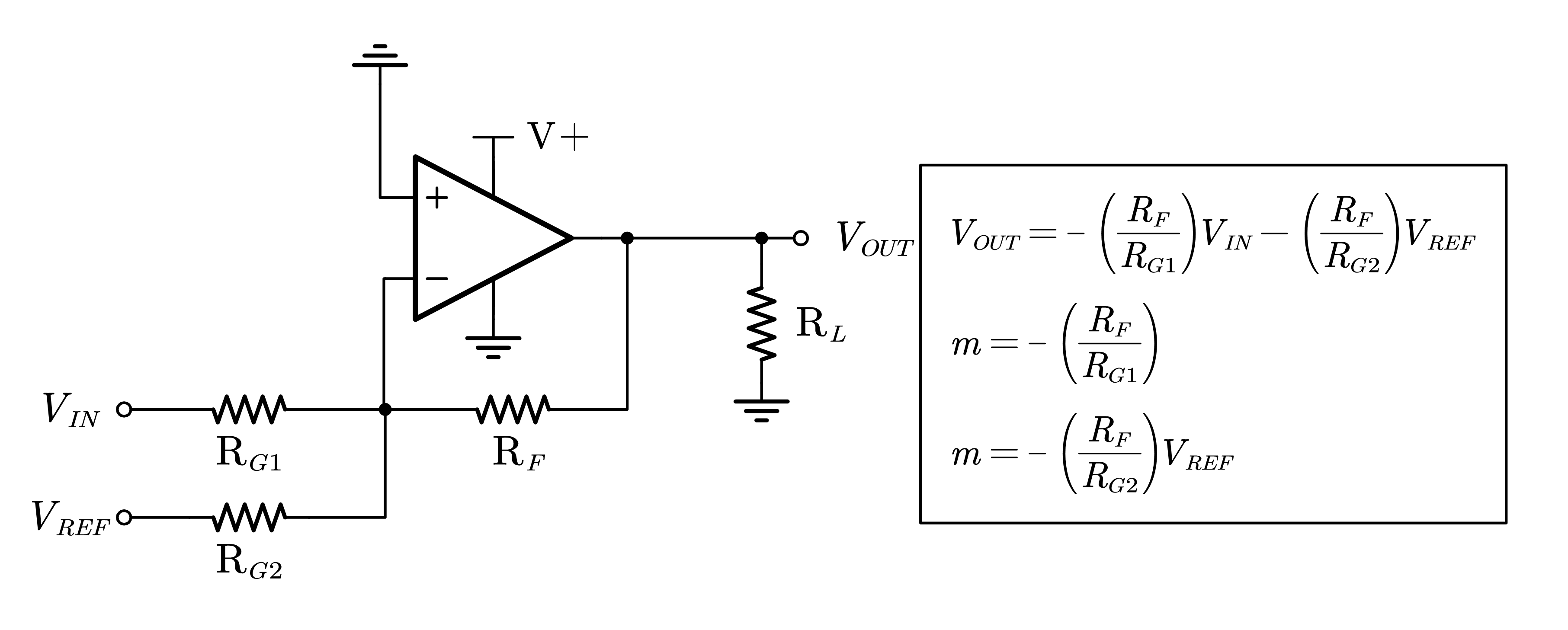

类型四
